01 / 30 秒回忆
定点数用固定小数点位置表示有限精度数值。整数位决定范围，fractional 位决定分辨率，符号位和编码规则决定负数表示。
TOOLS / 数字
定点数分析器
检查 Q 格式的范围、量化误差、补码编码和溢出行为。
快速理解
如何使用「定点数分析器」
3 步指南 +
快速理解
如何使用「定点数分析器」
- 填写参数按照字段说明输入数值、单位或本地文件；不确定时先阅读输入提示。
- 执行计算点击“计算”，结果区会显示关键数值、公式、单位和模型提醒。
- 判断边界结合假设与限制确认结果是否适合当前问题，不把前期估算当成仿真、综合或实测。
输入
参数
输出
计算结果
正在加载当前工具…
计算结果会显示在这里。
编码复核Q 格式 / 二进制
- 可表示范围
- —
- LSB
- —
- 有效编码
- —
- 十六进制
- —
知识回忆
概念速记
概念、关系和工程边界。
02 / 核心关系

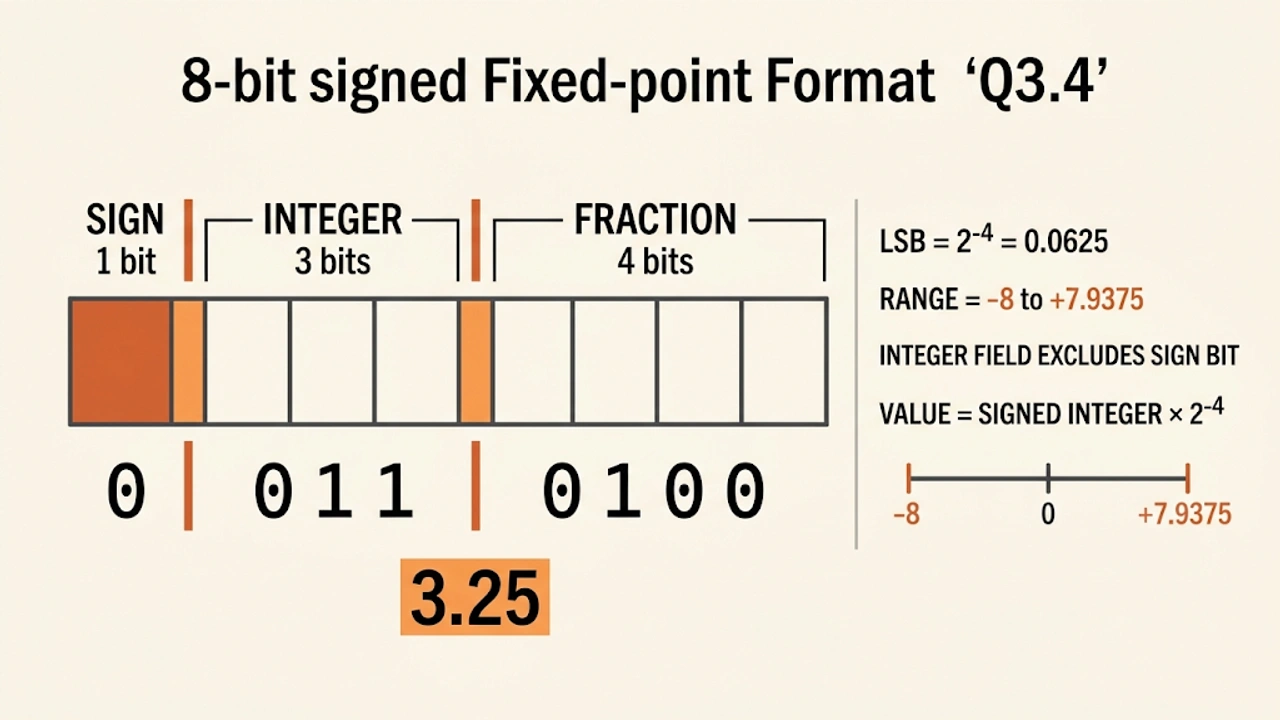

Q 格式的步长为 2^−F；有符号二进制补码范围约为 [−2^I, 2^I−2^−F]，量化和运算都可能产生舍入或溢出。
03 / 使用判断
先根据输入范围和误差需求分配整数位、符号位与小数位，再检查乘加后的中间位宽和最终截位策略。
常见误区
把总位数、整数位和小数位的定义混用，或认为增加小数位会扩大范围。回绕和饱和对控制系统的后果完全不同。
工程提醒
硬件实现还要明确舍入、截断、饱和、保护位和时序；工具结果是格式规划，不代表综合器的具体资源和时延。
公式计算依据
- Q 格式的步长为 2^−F；有符号二进制补码范围约为 [−2^I, 2^I−2^−F]，量化和运算都可能产生舍入或溢出。
边界假设与限制
- 硬件实现还要明确舍入、截断、饱和、保护位和时序；工具结果是格式规划，不代表综合器的具体资源和时延。
