TOOLS / 器件

电阻色环识别

按四环或五环规则读取标称阻值、误差和温度系数。

浏览器本地计算IEC 60062 规则

快速理解

如何使用「电阻色环识别」

3 步指南 +
  1. 填写参数按照字段说明输入数值、单位或本地文件；不确定时先阅读输入提示。
  2. 执行计算点击“计算”，结果区会显示关键数值、公式、单位和模型提醒。
  3. 判断边界结合假设与限制确认结果是否适合当前问题，不把前期估算当成仿真、综合或实测。

输入

参数

A
识别方向
正向识别读取色环；反向查询按目标阻值搜索最接近的四环或五环组合。
正向识别
正向识别支持 4、5 或 6 道色环；使用中文或英文逗号、空格分隔。
反向查询
Ω
反向查询按理想标称阻值寻找最接近的色环组合。
四环使用两位有效数字，五环使用三位有效数字。
只影响候选的误差环，不改变标称阻值。

修改标记后点击“计算”查看结果；参数只在浏览器本地处理。

输出

计算结果

B
正在加载当前工具…
计算结果会显示在这里。

本机操作

计算在当前浏览器完成，不上传参数。

更多操作

知识回忆

概念速记

NOTE

概念、关系和工程边界。

01 / 30 秒回忆

色环电阻用颜色表示有效数字、倍率、容差和可选温度系数。识别方向通常从容差环间距较大的一端开始读。

02 / 核心关系

四环通常是两位有效数字加倍率和容差；五环是三位有效数字加倍率和容差；六环在此基础上增加温度系数。

03 / 使用判断

先数清环数并确认读取方向，再把颜色映射为数字和倍率，最后结合容差判断是否符合目标阻值。

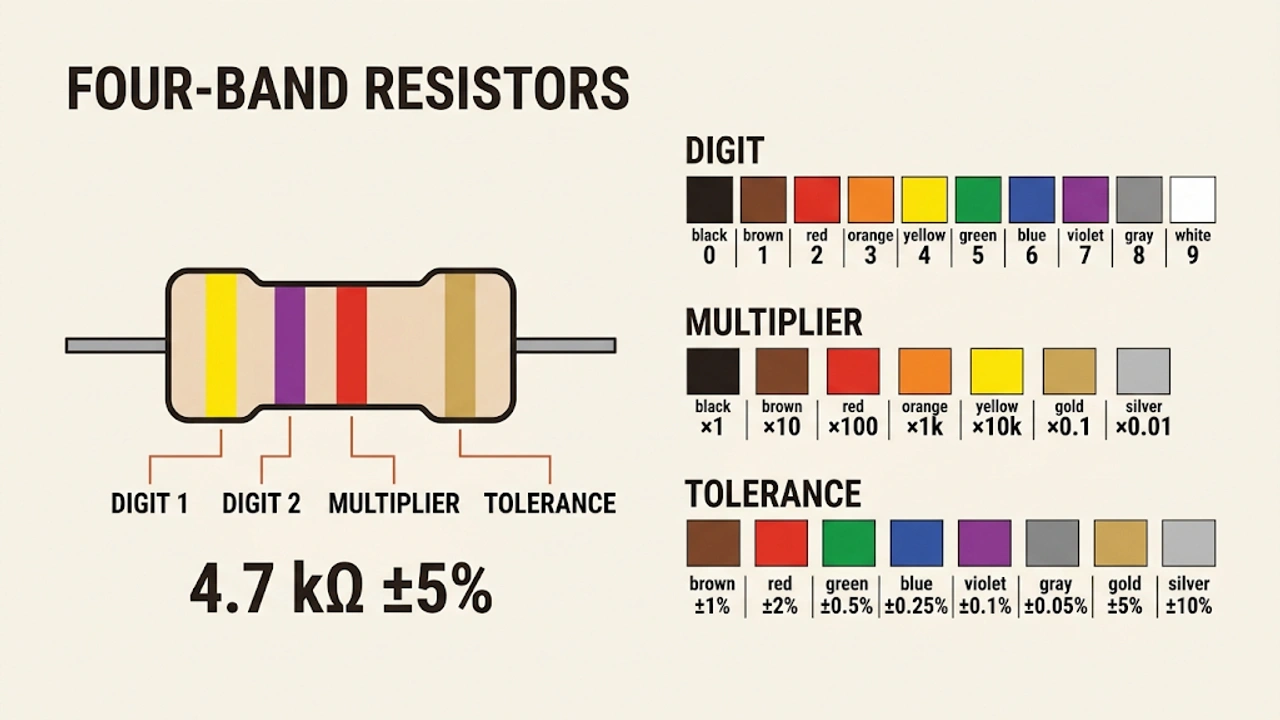

四环电阻色环、数字、倍率和容差映射示意图
四环示例：黄色、紫色、红色、金色对应 4.7 kΩ ±5%。
常见误区

把金、银环当有效数字，或从错误方向读取；五环和四环的有效数字位数不同，不能只套一张表。

工程提醒

色环褪色、碳膜烧损和低阻取样电阻会降低识别可靠性；精密或安全相关设计应以万用表和器件标识复核。

公式计算依据
  • 四环通常是两位有效数字加倍率和容差；五环是三位有效数字加倍率和容差；六环在此基础上增加温度系数。
边界假设与限制
  • 色环褪色、碳膜烧损和低阻取样电阻会降低识别可靠性；精密或安全相关设计应以万用表和器件标识复核。
