01 / 30 秒回忆

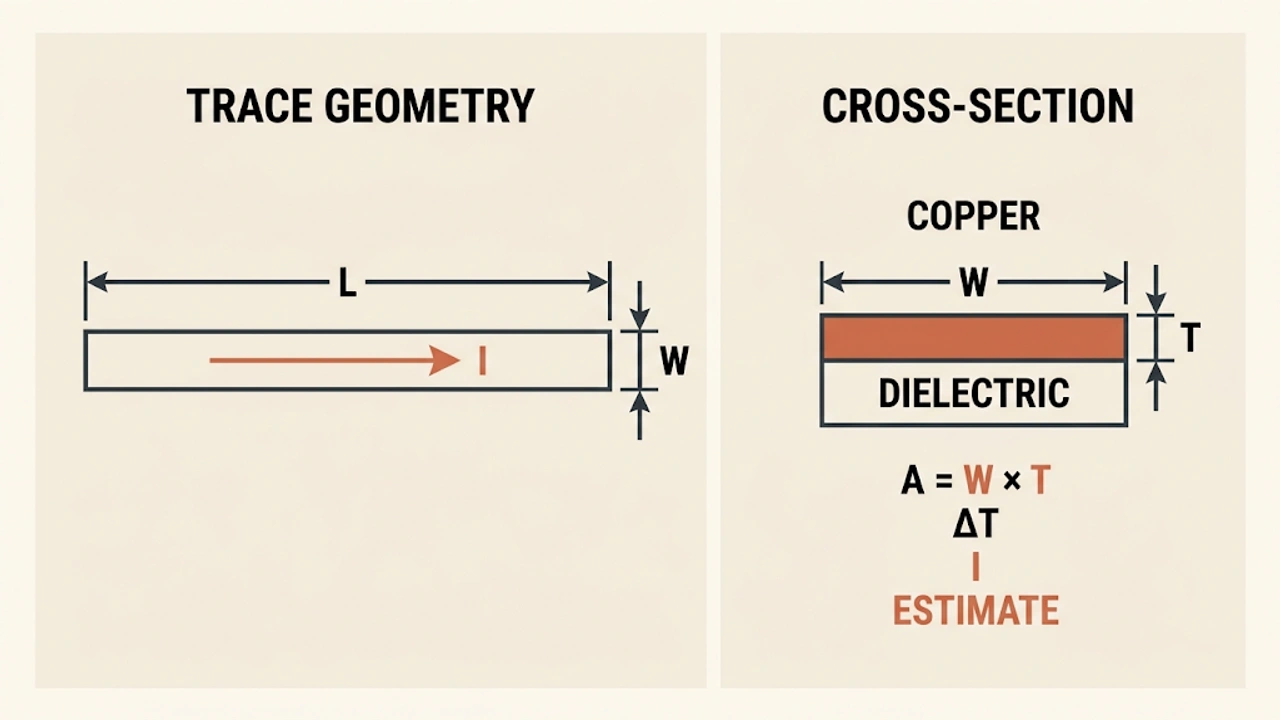

PCB 走线宽度估算把电流、铜厚、允许温升和外层/内层散热条件联系起来。它是热约束的经验估算，不是完整的信号完整性设计。
TOOLS / 器件
PCB 走线宽度估算器
按 IPC-2221 常见经验式估算铜厚、温升和电流对应的走线宽度。
快速理解
如何使用「PCB 走线宽度估算器」
3 步指南 +
快速理解
如何使用「PCB 走线宽度估算器」
- 填写参数按照字段说明输入数值、单位或本地文件；不确定时先阅读输入提示。
- 执行计算点击“计算”，结果区会显示关键数值、公式、单位和模型提醒。
- 判断边界结合假设与限制确认结果是否适合当前问题，不把前期估算当成仿真、综合或实测。
输入
参数
输出
计算结果
正在加载当前工具…
计算结果会显示在这里。
PCB 走线宽度估算IPC-2221 经验式
- 估算走线宽度
- —
- 铜截面积
- —
- 铜厚
- —
- 走线层
- —
- 连续电流
- —
- 允许温升
- —
- 宽度（mil）
- —
- 电流密度
- —
- 经验式系数 k
- —
知识回忆
概念速记
概念、关系和工程边界。
02 / 核心关系
IPC-2221 常见经验式用截面积和温升关系反推宽度；单位换算、铜厚和外层/内层修正会直接影响结果。
03 / 使用判断
先确认持续电流、铜厚、层别和允许温升，再取标准线宽并检查过孔、焊盘和连接器的瓶颈。
常见误区
把外层公式直接用于内层，或把瞬时峰值、平均电流和 RMS 电流混用；单位错误会造成数量级偏差。
工程提醒
高速信号还要看阻抗、回流路径、串扰和差分间距；大电流板还需验证铜箔温升、压降和制造能力。
公式计算依据
- IPC-2221 常见经验式用截面积和温升关系反推宽度；单位换算、铜厚和外层/内层修正会直接影响结果。
边界假设与限制
- 高速信号还要看阻抗、回流路径、串扰和差分间距；大电流板还需验证铜箔温升、压降和制造能力。
