01 / 30 秒回忆
RLC 频响来自电阻、电感和电容的复阻抗叠加。电阻消耗能量，电感抑制电流变化，电容抑制电压变化；三者的相位差决定谐振和带宽。
TOOLS / 电路
RLC 频响分析器
查看串联或并联 RLC 的阻抗、相位、谐振点和频率响应。
快速理解
如何使用「RLC 频响分析器」
3 步指南 +
快速理解
如何使用「RLC 频响分析器」
- 填写参数按照字段说明输入数值、单位或本地文件；不确定时先阅读输入提示。
- 执行计算点击“计算”，结果区会显示关键数值、公式、单位和模型提醒。
- 判断边界结合假设与限制确认结果是否适合当前问题，不把前期估算当成仿真、综合或实测。
输入
参数
输出
计算结果
正在加载当前工具…
计算结果会显示在这里。
阻抗频响阻抗幅值 / Ω
| 位置 | 频率 / Hz | 阻抗幅值 / Ω |
|---|
知识回忆
概念速记
概念、关系和工程边界。
02 / 核心关系

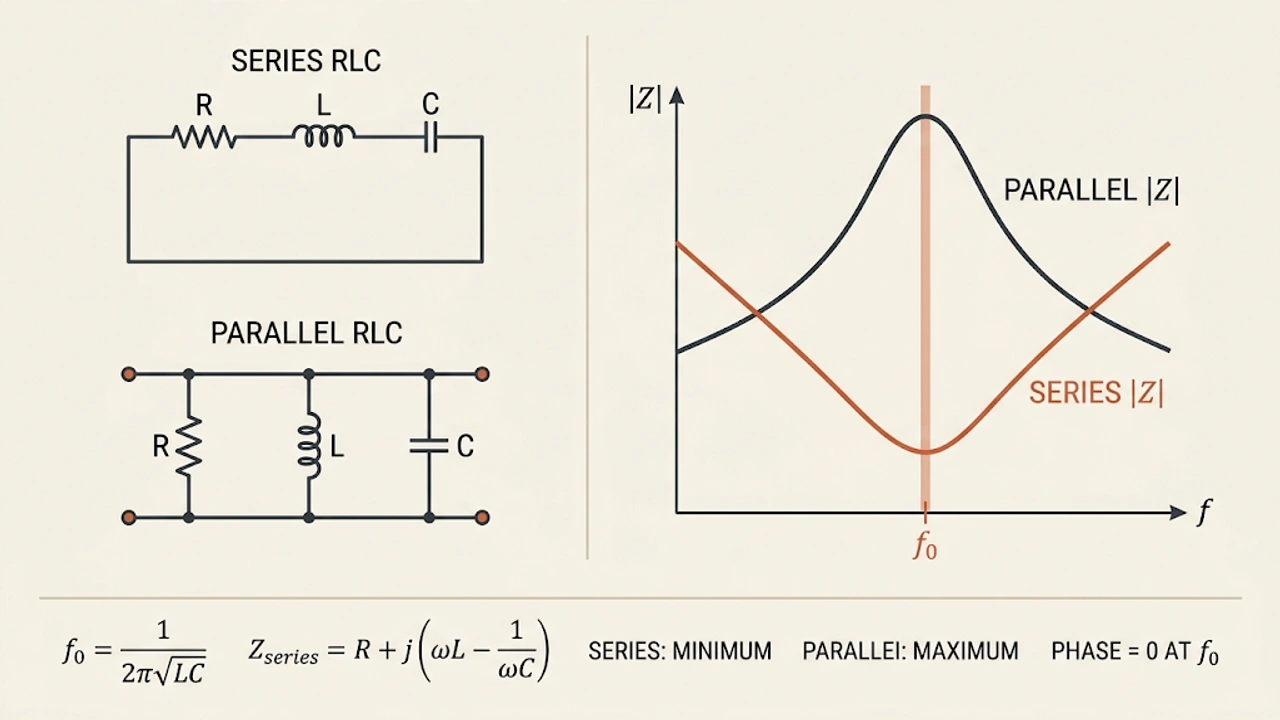

Z_R=R，Z_L=jωL，Z_C=1/(jωC)。理想谐振频率 f₀=1/(2π√LC)，串联谐振时总电抗相消，并联谐振的等效阻抗行为相反。
03 / 使用判断
先确认拓扑和频率单位，再观察阻抗幅值、相位和谐振点；需要选型时同时检查电感寄生电阻、电容 ESR 和负载。
常见误区
把串联和并联谐振的阻抗结论混用，或在低频、高频极限下忘记判断哪个元件近似开路或短路。
工程提醒
曲线只反映理想或简化模型，实际峰值和 Q 会被损耗、源阻抗、负载和寄生参数拉低。
公式计算依据
- Z_R=R，Z_L=jωL，Z_C=1/(jωC)。理想谐振频率 f₀=1/(2π√LC)，串联谐振时总电抗相消，并联谐振的等效阻抗行为相反。
边界假设与限制
- 曲线只反映理想或简化模型，实际峰值和 Q 会被损耗、源阻抗、负载和寄生参数拉低。
