有源滤波器用运放和 RC 网络完成选频与增益。这里采用等元件 Sallen-Key 一阶近似，重点是先选低通或高通，再看截止频率、Q 值和通带增益是否满足目标。
TOOLS / 电路
有源滤波器设计器
按等元件 Sallen-Key 低通或高通拓扑估算截止频率、Q 值和元件。
快速理解
如何使用「有源滤波器设计器」
3 步指南 +
快速理解
如何使用「有源滤波器设计器」
- 填写参数按照字段说明输入数值、单位或本地文件；不确定时先阅读输入提示。
- 执行计算点击“计算”，结果区会显示关键数值、公式、单位和模型提醒。
- 判断边界结合假设与限制确认结果是否适合当前问题，不把前期估算当成仿真、综合或实测。
输入
参数
输出
计算结果
正在加载当前工具…
计算结果会显示在这里。
频率响应幅度 / dB
| 位置 | 频率 / Hz | 幅度 / dB |
|---|
知识回忆
概念速记
概念、关系和工程边界。
02 / 核心关系

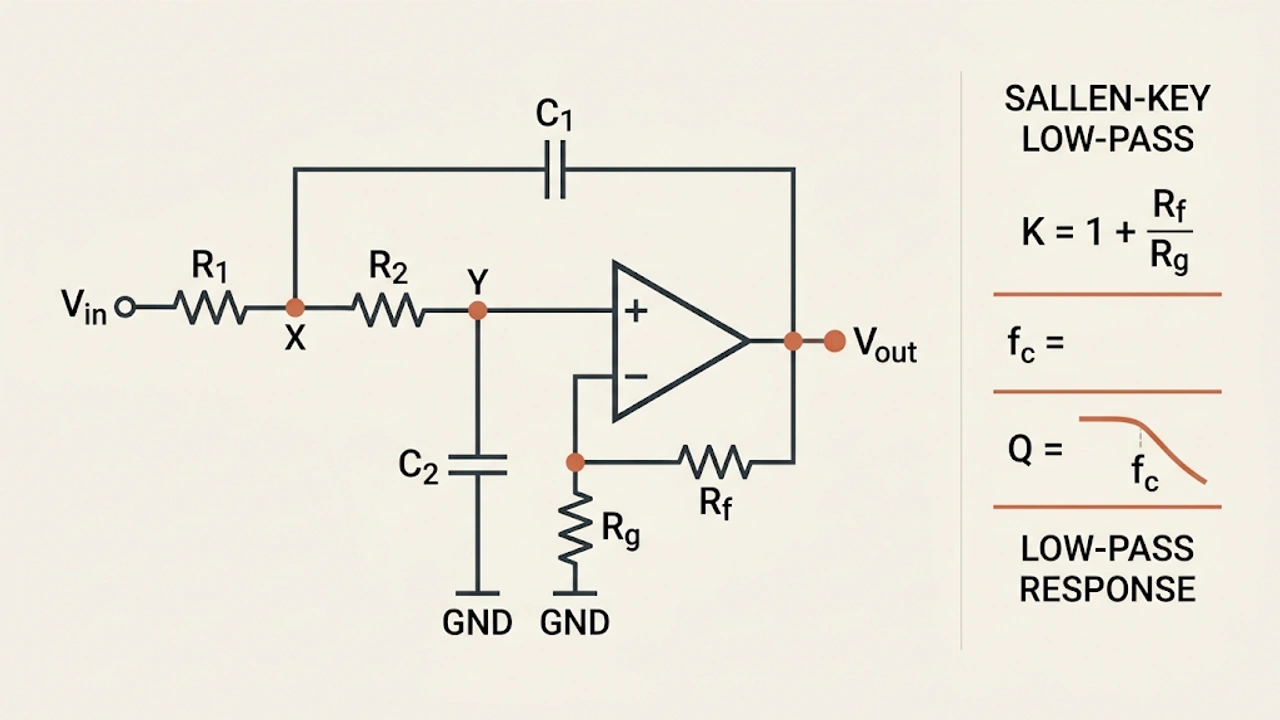

等元件 Sallen-Key 常用 f₀ = 1/(2πRC)，Q 由闭环增益 K 决定；本工具按固定拓扑反求 R、C 和 K，不等同于任意滤波器综合。
03 / 使用判断
先用 Q 判断峰值和阻尼，再根据可买元件范围选择 R、C；高 Q 对运放带宽、元件误差和布局更敏感。
常见误区
把截止频率当成通带边缘的硬开关，或认为 Q 越大滤波一定越好。高 Q 会带来峰化、过冲和更严格的稳定性要求。
工程提醒
这是前期估算模型。最终设计还要核对运放 GBW、压摆率、输出摆幅、噪声和元件容差，并用仿真或实测复核。
公式计算依据
- 等元件 Sallen-Key 常用 f₀ = 1/(2πRC)，Q 由闭环增益 K 决定；本工具按固定拓扑反求 R、C 和 K，不等同于任意滤波器综合。
边界假设与限制
- 这是前期估算模型。最终设计还要核对运放 GBW、压摆率、输出摆幅、噪声和元件容差，并用仿真或实测复核。
